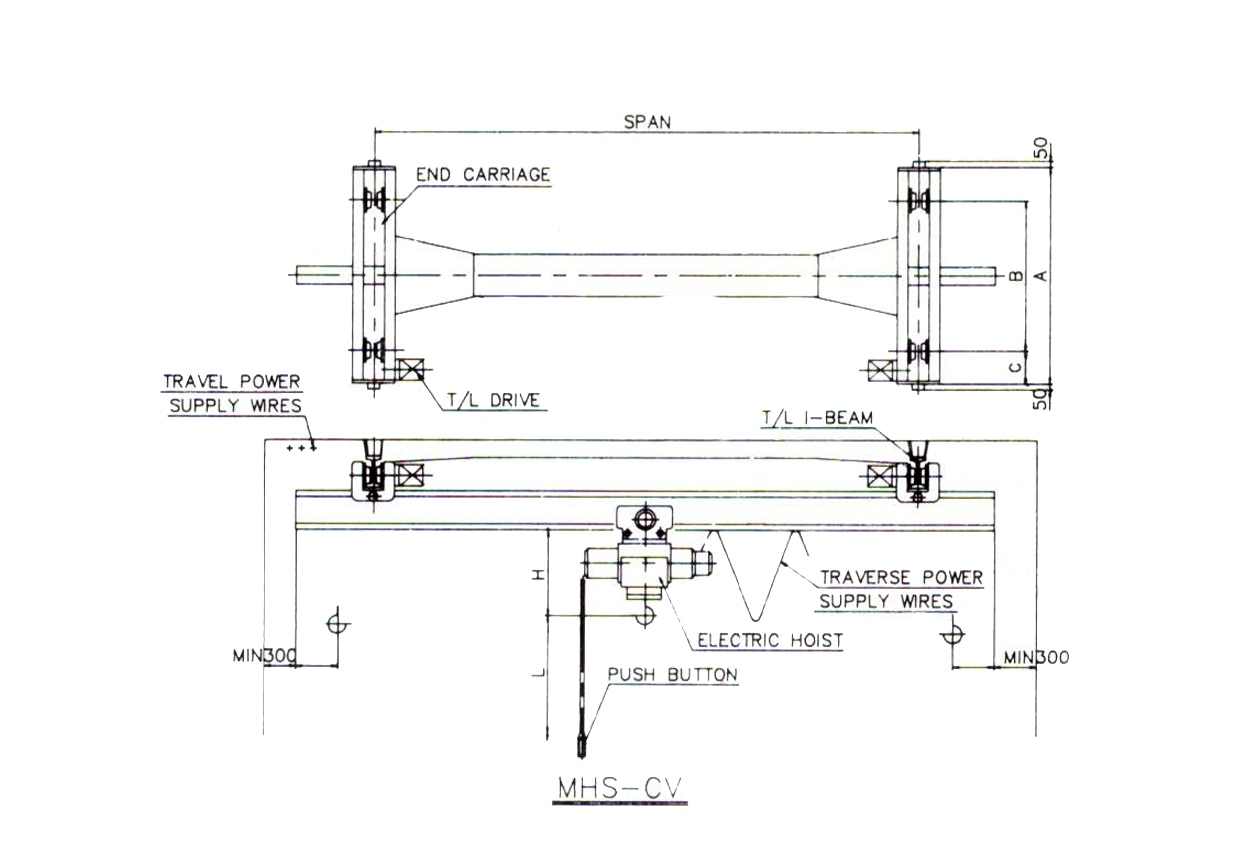

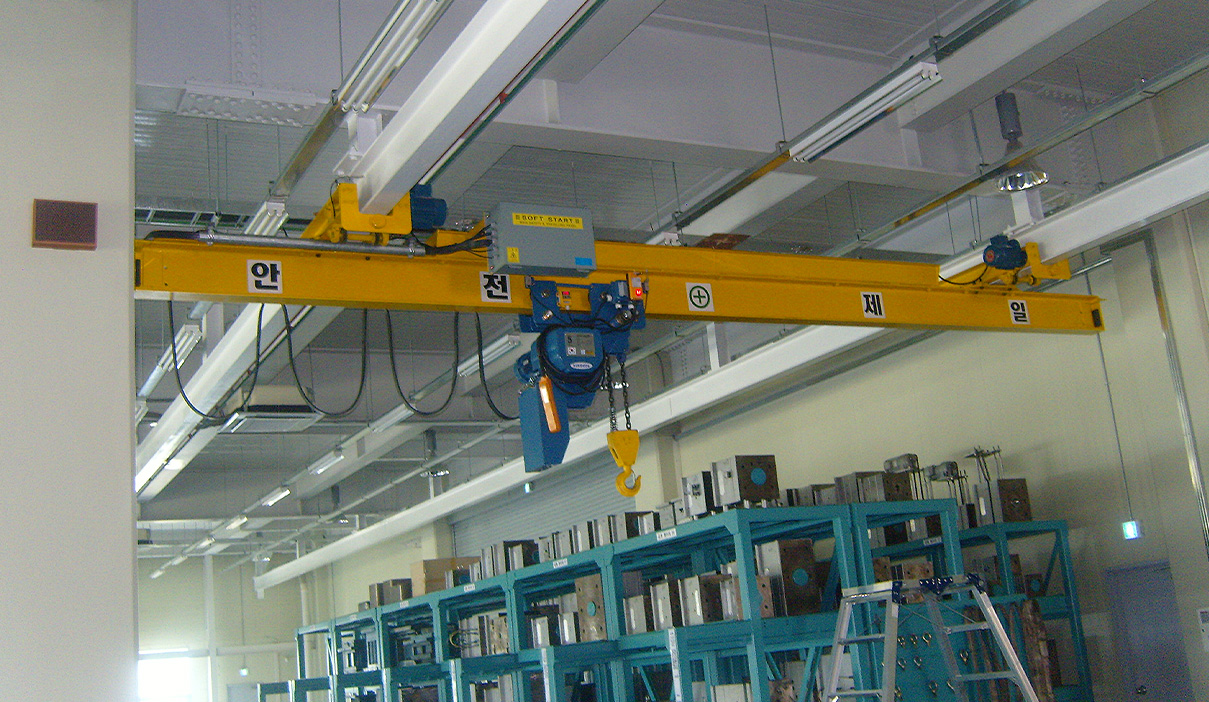

Suspension Crane
Touch slide
| Model | Capa-city (ton) |
Max Span (m) |
Lift L (m) |
Speed/Motor (m/min.)(kw) |
Appros. Dimensions (mm) |
Travelling Wheel (mm∅) |
Runwy Rail | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoist-ing | Travers-ing | Travell-ing | H | A | B | C | ||||||
| MHS-00 | 0.5 | 7.5 | 6 or 12 |
6/0.55 or 24/0.4 |
16/0.2 or 24/0.4 |
22/0.75 or 15/0.5 |
705 | 1650 | 1250 | 280 | 125 | I-BEAM 200x100x7t 250x125x7.5t 300x150x10t |
| 9 | 1900 | 1500 | ||||||||||
| 12 | 2400 | 2000 | ||||||||||
| 15 | 2900 | 2500 | ||||||||||
| 18 | 3400 | 3000 | ||||||||||
| 21 | 3900 | 3500 | ||||||||||
| MHS-01 | 1 | 7.5 | 6/1.1 or 12/2.2 |
815 | 1650 | 1250 | ||||||
| 9 | 1900 | 1500 | ||||||||||
| 12 | 2400 | 2000 | ||||||||||
| 15 | 2900 | 2500 | ||||||||||
| 18 | 3400 | 3000 | ||||||||||
| 21 | 3900 | 3500 | ||||||||||
| MHS-02 | 2 | 7.5 | 5/1.8 or 10/3.7 |
16/0.5 or 24/0.75 |
980 | 1650 | 1250 | |||||
| 9 | 1900 | 1500 | ||||||||||
| 12 | 2400 | 2000 | ||||||||||
| 15 | 2900 | 2500 | ||||||||||
| 18 | 3400 | 3000 | ||||||||||
| MHS-03 | 3 | 7.5 | 4.5/2.5 or 9/5.5 |
1115 | 1650 | 1250 | ||||||
| 9 | 1900 | 1500 | ||||||||||
| 12 | 2400 | 2000 | ||||||||||
| MHS-05 | 5 | 7.5 | 4.2/4.2 or 5.6/5.6 |
1325 | 2000 | 1500 | 350 | 160 | ||||
| 9 | ||||||||||||

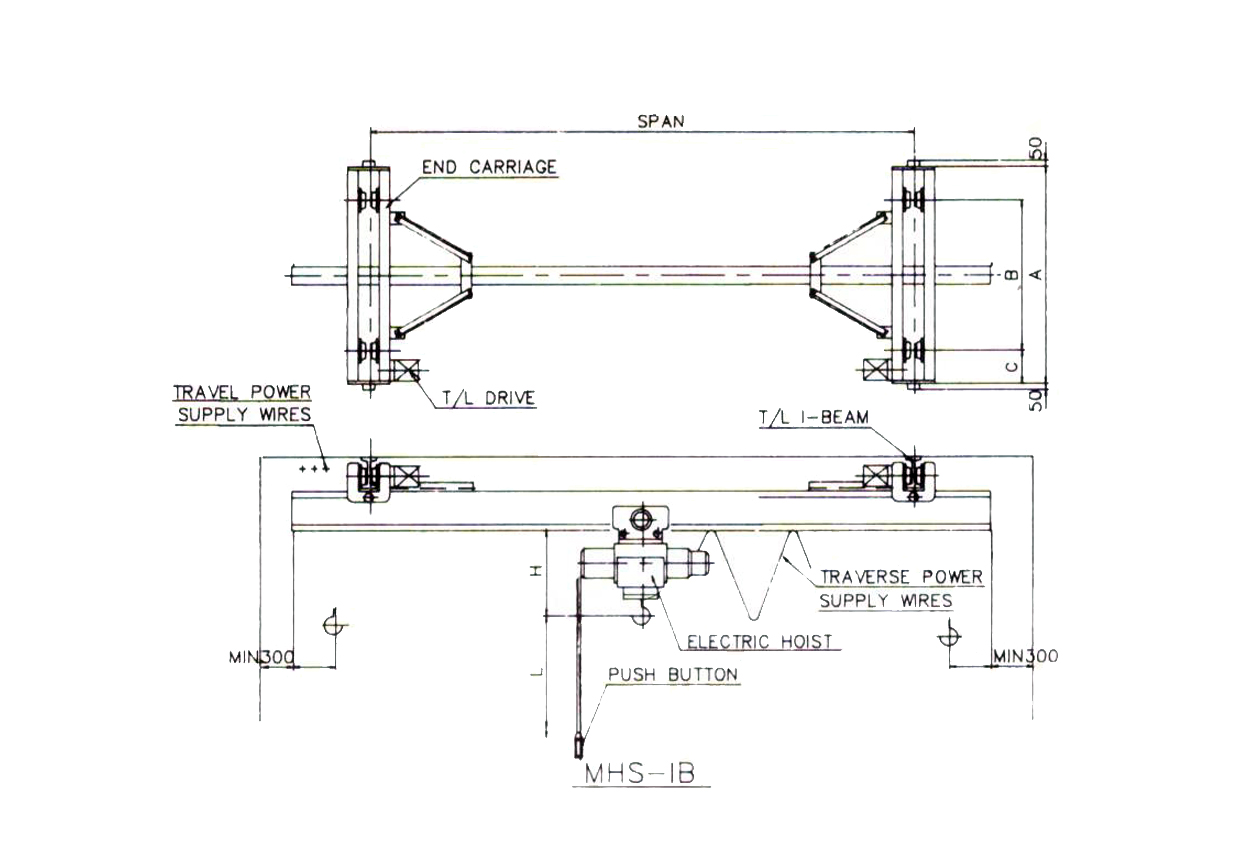

※ Single Grider with Mono-Rail Hoist
Details

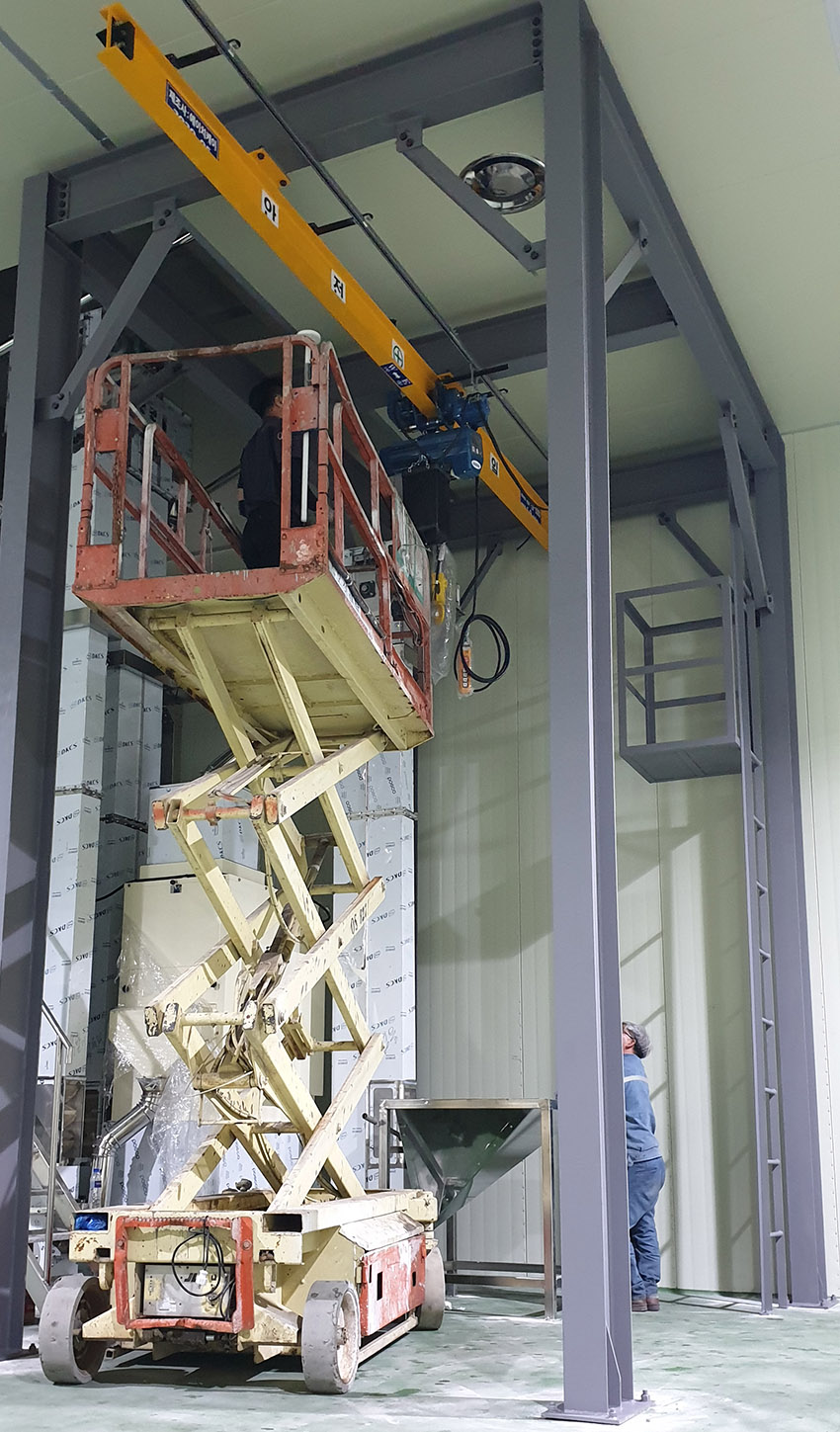

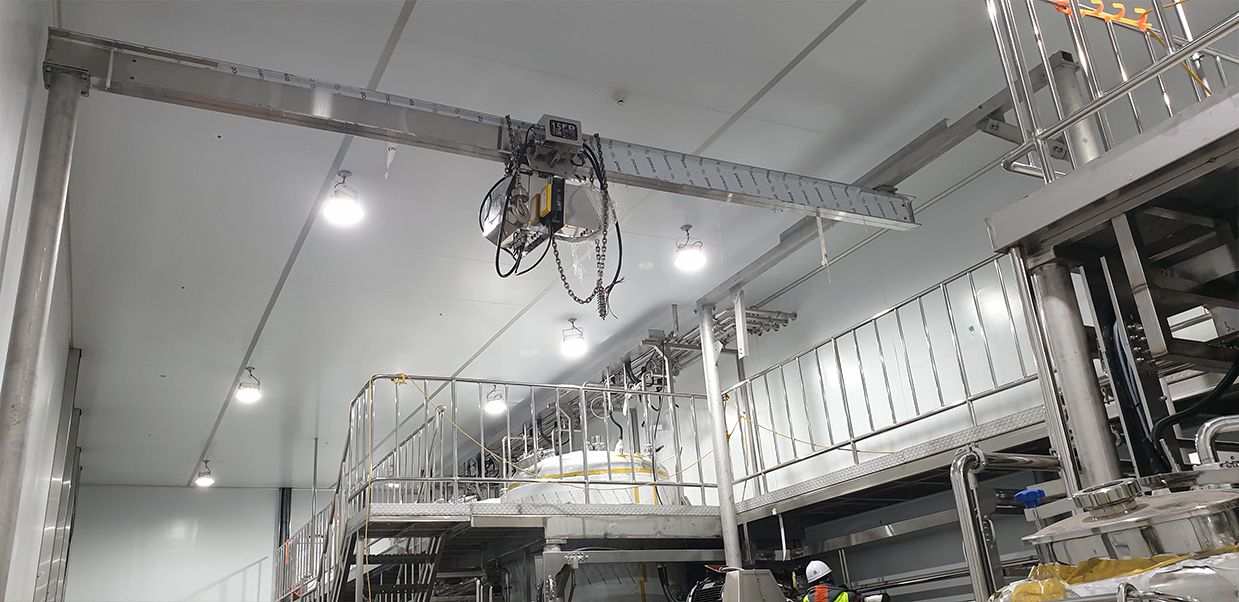

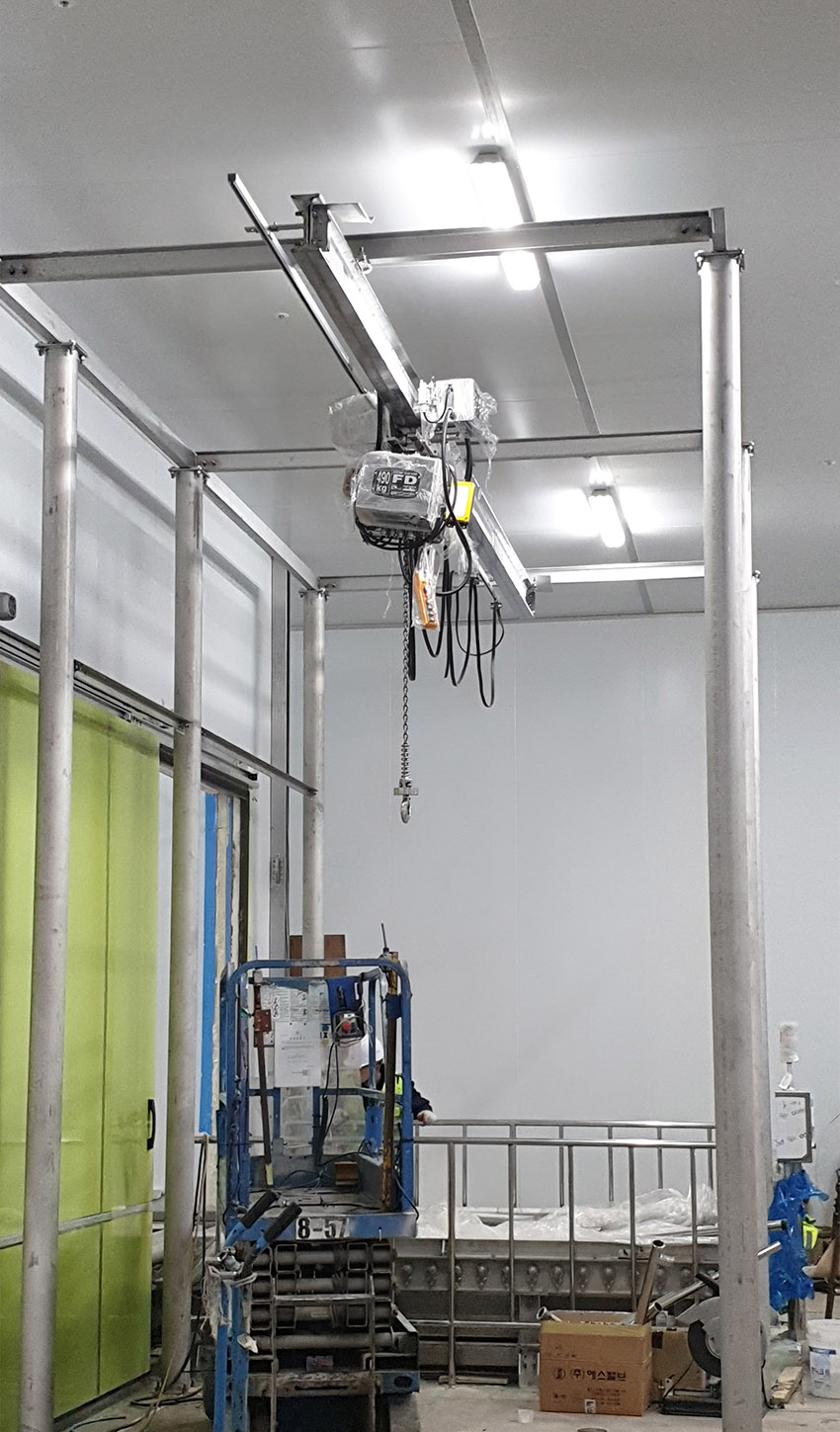

SUS 모노레일 구조물 제작시공
김제(주)한우물제작시공
익산하림공장 SUS 모노레일 제작시공
